Schernu di lucazione LED: vede i dettagli di u schermu di lucazione LED

E caratteristiche d'usu di u schermu di locazione determinanu chì duverebbe avè e caratteristiche di "bella apparenza, installazione leggera è portatile, qualità stabile è affidabile", in particulare u prublema di installazione, sò di fronte à un usu à longu andà è ripetutu.L'altra hè l'innovazione , di fronte à a nova dumanda di u mercatu di lucazione, per avè una innuvazione unica.

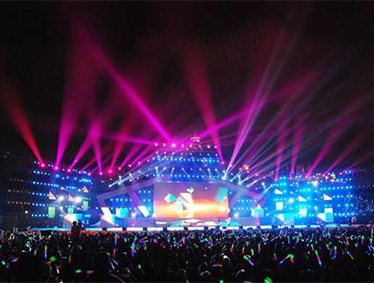

In l'ultimi anni, sì si tratta di spettaculi di varietà TV o di spettaculi attuali in i teatri, per riflettà a diversità è a differenziazione di l'effettu di scena, un gran numeru di schermi LED sò aduprati in u fondu di u palcuscenicu. cuncezzione di scena cun display LED (comunemente cunnisciutu cum'è schermu di locazione in l'industria), i seguenti per spiegà a cunniscenza pertinente di u schermu di locazione LED in dettaglio.

Stage design cù funzioni di visualizazione LED

U schermu di visualizazione LED per a coreografia di spettaculi di variità (comunemente cunnisciuta cum'è schermu di locazione in l'industria) è l'installazione fissa tradiziunale schermu di visualizazione LED (comunemente cunnisciutu cum'è schermu di ingegneria in l'industria) anu grandi differenze in a struttura è a cumpusizione di u sistema. U schermu di visualizazione LED per a coreografia hè principalmente per soddisfà diverse esigenze di cuncepimentu di scena:

1) E scatule di visualizazione multiple sò splicted in una zona di visualizazione chì risponde à i requisiti di cuncepimentu di scena. Attualmente, l'area di visualizazione cumuna di a scatula hè 512 mm × 512 mm, 576 mm × 576 mm è 1000 mm × 500 mm.

2) Per facilità l'installazione è u disassembramentu, a scatula di visualizazione deve esse ligera è chjuca; Per assicurà a qualità di visualizazione è a precisione di cucitura, a scatula di visualizazione hè tenuta à avè una forza abbastanza alta cù a diminuzione continua di a distanza di pixel di visualizazione. , u mercatu utile lega di magnesiu di titaniu o materiale di fibra di carbonu fattu di struttura di scatula di visualizazione, ma a scatula più adatta o d'aluminiu, a scatula di ferru hè gradualmente eliminata.

3) Per migliurà a precisione di cucitura è l'efficienza di smuntamentu trà e scatule, ci sò generalmente dispositivi di bloccamentu rapidu trà e scatule, è ancu parechji fabbricanti furniscenu ancu un meccanismu di posizionamentu trà e scatule.

4) Per prutege l'unità di emissione di luce LED chì pò esse danneggiata da collisione durante u disassemblamentu frequente è l'assemblea, i fabbricanti di solitu installanu un componente protettivu chjamatu maschera davanti à l'unità di emissione di luce LED.

5) Per affrontà esigenze di alta affidabilità cume a trasmissione TV, u sistema di trasmissione di u segnale di a fonte di cuntenutu è di u segnale di cuntrollu duveria avè almenu una copia di riserva di ridondanza; Ancu per esigenze di alta affidabilità, alcuni fabbricanti anu progettatu strutture di pre-manutenzione o strutture di sostituzione rapida .

Unità emittente di luce (lampada LED)

U display LED hè un display cumpostu da una matrice LED.Perchè a consistenza di u culore di a lampada à pasta di tavula hè bona, l'Angulu di vista hè grande, è l'effettu di mischju di culore hè ancu assai bonu, attualmente, visualizazione LED à u 100% per u cuncepimentu di scena adopra u prucessu tri-in-unu di a pasta di tavula. Per quessa, stu documentu descrive solu e caratteristiche cunnesse di a lampada di superficie, chì hè principalmente cumposta da chip, staffa, piombu, cunchiglia è adesivo di riempimentu. U mercatu hè di 6 mil (1mil = 0.001in = 0.00254cm), 7mil, 8mil, 9mil, 10mil, 12mil, 14mi, ecc. attuale per unità di area di chip; À u cuntrariu, più grande hè a dimensione di chip, più chjuca hè a corrente di guida per unità di area di chip. Tuttavia, cume cambia a dimensione di chip, cambia a so resistenza termica, dunque a relazione trà a dimensione di chip è u necessariu u currente di guida hè micca lineare sottu a premessa di u listessu lum inance.Per assicurà l'alta luminosità, alta consistenza è alta stabilità di a lampada da tavola, a selezzione di materiale di chip serà un travagliu assai impurtante, per esempiu, una di e migliori combinazioni di chips domestici hè u cristallu di Taiwan LED rossu + Hangzhou blu è verde LED.

A struttura di u bracket hè generalmente divisa in struttura di PCB è bracket di ferru, bracket di rame, supportu di lega di rame, ecc., A superficia di u bracket hà dui tipi di stagnatura è prucessu d'argentu, u mercatu pupulare attuale hè u supportu di ferru è u supportu di rame, u aspettu di stagnatura o di placcatura d'argentu.La stabilità di i stententi diffirenti hè diversa. I prudutti di punta in l'industria utilizanu di più stent di rame.

Similmente, i cavi anu ancu ferru, rame, lega, filu d'oru è altre opzioni, u filu d'oru 99% Heraeus domesticu hè unu di i prudutti più adatti. Ogni impresa di imballu di chip adatterà a proporzione di formula unica secondu e caratteristiche di u pruduttu, in modo da fà chì a lampada di pasta di tavula abbia una bona resistenza à u calore, bassa mancanza di luce è adattabilità à u stress.

Per migliurà u cuntrastu di u screnu di visualizazione è riduce a riflessione di a luce di u palcuscenicu, u cuncettu di luce di u corpu neru hè introduttu in l'imballu di u lampu di pasta di watch. U dispositivu adopra u cuncepimentu di imballu di u corpu tuttu neru, per migliurà megliu u cuntrastu di u screnu di visualizazione. A superficia colloidale di u dispusitivu hè cuncipita cù una superficie di nebbia per riduce efficacemente l'interferenze riflettenti è fà chì u schermu sia più dolce è luminosu. Tuttavia, l'usu di a lampada di u corpu neru riduce notevolmente a luminanza di a stessa corrente di guida, in modu chì u display LED cù i stessi requisiti di luminanza aumenterà u costu di fabricazione.

Per migliurà l'Angulu di visualizazione horizontale di u display è corregge a parallassa trà a sinistra è a destra di u livellu di visualizazione, i pruduttori di imballaggi di lampade à pasta di tavula anu aduttatu ancu u "un" glifu prucessu d'arrangementu di chip per rimpiazzà u primu "pruduttu" dispusizione di glifi.

Bisogna à fà attenzione à u listessu display e tavule aduprate per appiccicà a lampada devenu aduprà u listessu batch dopu avè testatu una selezzione di luce, hè perchè utilizanu u listessu pezzu di partizione di cialda, a stessa dimensione di u chip, in u listessu currente di drive a situazione hè diversa da quella di a lunghezza d'onda di a luce visibile hè fatta, a distribuzione di impurità causata da irregolari in (cialda) è i requisiti generali di e tavule aduprate in u listessu pezzu di lampa di bastone di schermu diverse lunghezze d'onda devenu esse in + / - 5 nm in un Per u listessu mutivu, diversi lotti di schermi di visualizazione ùn sò micca permessi di esse mischiati è spliced ​​in principiu.

Modulu LED

U cuncettu di modulu di visualizazione LED hè u pruduttu di a produzione di massa. In fattu, hè digià una unità matriciale LED. Parechji moduli custituiscenu a superficia di visualizazione di a scatula di visualizazione.Hè cumpostu da cunchiglia di fondu (struttura), bordu PCB è maschera. U pannellu PCB hè distribuitu uniformemente cù lampada di pasta di superficie LED, guida IC, decodifica IC, connettori relativi à u segnale è a putenza è altri cumpunenti elettronichi.

Da a superficia, a cunchiglia di u fondu di u modulu hè solu una struttura portante di u pannellu PCB. In fattu, a so propria precisione, forza è prestazioni di dissipazione di calore sò cruciale per u corpu di visualizazione. Mentre a maggior parte di i moduli sò fatti di plastica ingegnerizzata, pochi prudutti di fascia alta sò fatti di alluminiu. A dimensione fisica più chjuca di u modulu serà benefica per a precisione di l'usinamentu è a forza di u modulu di u fondu di a cunchiglia stessa, ma in listessu tempu, riduce l'efficienza di produzione.

A putenza portante nantu à u modulu di visualizazione hè grande, è i requisiti di sicurezza sò ancu alti, allora u materiale PCB hè generalmente una piastra FR4 è 94V0. È perchè u LED hè un pruduttu di visualizazione planare, allora u gradu di warpage di PCB hà alti requisiti, cusì u usu generale di a piastra di livellu 1. U spessore di u pruduttu finitu hè 1,6 mm o 2,0 mm per assicurà a pianezza di u PCB di u modulu di visualizazione. Inoltre, a distribuzione di calore deve esse pienu cunsiderata in u cuncepimentu di circuiti PCB per riduce l'influenza di temperatura nantu à u tubu chì emette luce. In u circuitu à u stratu di putenza è u stratu di terra ancu u cablu, in modu chì a distribuzione di calore sia uniforme, evitate per via di u calore causatu da u fenomenu di macchie di luce nantu à a tavula.

Per fà chì i prudutti rispettanu e norme di EMC, cablaggio PCB è l'imballu di cumpunenti in bordu, tutti necessitanu cuncepimentu precisu è selezzione. In cuncezzione di sistema PCB, u filtru hè adupratu per cuntrullà l'interferenza cundotta. Fornite un condensatore di disaccoppiamento ragionevule per fà l'unità di bordu IC funziona in modo affidabile, è riduce u rumu di alta frequenza in l'alimentazione, riducendu cusì EMI. Duvuta à l'influenza di l'induttanza di fili è altri parametri parassiti, a velocità di risposta di l'alimentazione è u so cunduttore di alimentazione hè lenta, chì farà chì u currente istantaneu necessariu per guidà IC in u circuitu à grande velocità hè insufficiente.Condensatori di bypass o disaccoppiamento progettati ragionevolmente è condensatori distribuiti in u stratu di fornitura di energia ponu furnisce rapidamente corrente à u dispositivu aduprendu a memoria di energia di i condensatori prima di a putenza risposta. U disaccoppiu currettu di a capacità hè a chjave per riduce l'EMI in modu cumunu. U cuncepimentu di u terrenu hè a chjave per riduce l'EMI di tuttu u bordu. , Modalità di messa à terra multi-puntu o di messa à terra mista.U terrenu digitale, u terrenu analogicu è u terrenu di rumore sò separati, è u cuncepimentu di tavule multi-stratu hè aduttatu per assicurà chì ci sia un pianu pianu di terra per riduce l'impedenza cumuna di terra.

L'unità IC à bon costu furnisce solu a funzione attuale costante per u LED di l'unità (attraversu a resistenza di limitazione attuale, quasi ùn pò micca esse regolata dopu a fabbrica), è u cuntrollu di luminanza LED vene da u segnale di cuntrollu off di a carta di u ricevitore (OE + Data = PWM) , a so frequenza massima di rinfrescamentu serà sottumessa à u limitu di a più alta frequenza di clock disponibile nantu à a scheda PCB.E cù a funzione di modulazione di larghezza di impulsu adattativa PWM di u driver IC, in più di furnisce una funzione di trasmissione attuale costante, a so corrente statica pò ancu esse fine-tuned through the built-in registers (ie, regulazione di guadagnu attuale). Ciò chì hè più differente hè chì adatta a luminanza LED di u signale PWM generatu da u so propiu in u chip, vale à dì, finchè i dati di luminosità hè furnitu à questu pò uttene u cuntrollu di luminanza LED à un ritmu di rinfrescamentu più altu. L'IC cù funzione di modulazione di larghezza di impulsu adattativa PWM sò perfettamente capaci di uttene visualizazione di alta qualità ancu à u circuitu freque di u clock low ncies (per esempiu, a frequenza di u clock hè solu 6 MHz, mentre chì i CI convenzionali necessitanu almenu 18 MHz per a stessa frequenza di rinfrescamentu). A riduzione di a frequenza di u clock hà una significazione positiva impurtante per EMI.

Per un IC guidatu à corrente costante, l'errore di corrente in uscita tra patatine è pin hè una considerazione assai impurtante. A maiò parte di i circuiti integrati di unità à corrente costante sò generalmente integrati cù a capacità di guida di 8 ~ 24 luci LED. Dopu una cunsiderazione cumpleta di a luminosità di visualizazione, cumpunenti di u pannellu PCB chì portanu densità, rinfriscà a dumanda di frequenza, cunsumu d'energia è costu di fabricazione, questi IC di unità di corrente constante travaglianu spessu cun circuitu di decodifica in statu di scansione.

Maschera LED

Maschera pò prutege u tubu emittente di luce LED è u circuitu PCB, in modu chì u pruduttu in prucessu di smuntamentu è manipolazione per evità a collisione LED à i danni di a lampada LED è di u PCB; À u listessu tempu, pò ancu eliminà u fenomenu visuale modulare (Impostendu a struttura di a struttura superficiale), per assicurà chì l'assemblea di l'unità di visualizazione senza linee evidenti luminose è scure; Pò esse ancu aduprata per a prutezzione UV esterna (attraversu u bordu alzatu sopra).

Perchè a maschera hè situata davanti à a luce di u metru LED, a so struttura hà da ghjucà un rolu impurtante in l'Angulu di visualizazione di tuttu u display. Per a stessa ragione, hè a faccia di tuttu u display, a so consistenza di culore hè ancu assai impurtante , tanti pruduttori anu applicatu u prucessu di "spruzzo d'oliu" per aumentà l'aspettu di a cunsistenza di u corpu di u schermu, è u culore di l'inchiostru aiuta ancu à migliurà u cuntrastu di u display.

Ancu se a maschera hè chjuca, ùn hè micca faciule da fabricà. A durezza è a dulcezza di u materiale maschera duveranu esse moderate è a pianezza deve esse alta. In particulare, a tolleranza di fabbricazione diventa assai difficiule da cuntrullà per via di u restringimentu dopu a demuffatura è di l'influenza di a temperatura ambientale.

HUB LED

U HUB hè un pannellu di ridistribuzione di signale chì cullega u modulu LED è a carta di ricezione. U modu sèmplice hè di cunnesse u modulu di visualizazione LED cù a scheda PCB è u filu di fila. Perchè a frequenza di l'apertura di strappi hè assai alta, sta cunnessione hè spessu propensa à l'aspetti negativi di una cunnessione, ma cù u sviluppu di u bellu schermu di ballu, u a stabilità di u signale di u screnu di a dumanda hè sempre più alta, allora avà per alcuni prudutti di fascia alta utilizanu u bordu PCB cù connettori à grande velocità, adotta un metudu di fastening, evite a vibrazione in u prucessu di smuntamentu è u trasportu U bordu HUB hè allentatu è causa un segnale di visualizazione ùn hè micca stabile.

HUB hè u ponte trà u sistema di cuntrollu è u modulu di visualizazione. Benchì i fornitori di sistemi di cuntrollu LED in generale furniscenu prudutti HUB, a maiò parte di i pruduttori di visualizazioni à grande scala designanu i so propri pannelli HUB. In u cuncepimentu di HUB, u cuncepimentu EMI è a stabilità devenu ancu esse pienu cunsiderati. , Tutti i segnali è l'alimentazione sò trasmessi per mezu di PCB, cusì u pruduttu hè più concisu, più bellu prucessu, evitendu l'usu di a cunnessione di filu produttu da a radiazione di cunduzione. A ridondanza di salvezza hè ancu aduttata in a cunnessione di segnale, chì aumenta a stabilità di u pruduttu.

Vitrina LED

Assemblendu i cumpunenti di sopra è a scatula, a scatula di visualizazione hè realizata.A cumpusizione di tuttu u screnu di u palcuscenu hè cumpostu da un pezzu di sta scatula.
